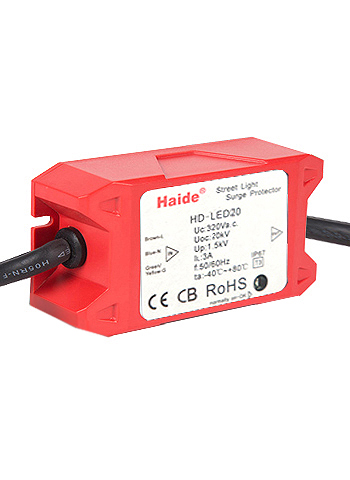

LED電源防雷器 性能簡介 本產品核心部件采用進口名牌浪涌吸收器件，經嚴格篩選，性能優越，質量穩定，外殼為阻燃熱塑性材料，環氧樹脂封裝，體積小，安裝方便；為LED供電線路提供高可靠的防雷防過壓保障。產品內置半導體浪涌吸收器件，箝位準確，殘壓輸出極低。適用于LED供電系統電源線路的防雷保護。此款產品串聯安裝，選型時候需要注意后端設備功率要求。
技術參數
型 號
HD-LED20
認證標準
CB、RoHs
依據EN61643-11,SPD
Ⅲ級
依據IEC61643-11，SPD
Ⅲ級
依據GB 18802.1-2011,SPD
Ⅲ級
產品執行標準
GB18802.1-2011, EN61643-11, IEC61643-11
標稱工作電壓Un
110-277V（或可選）
最大持續工作電壓Uc
320V（或可選）
標稱放電電流In（8/20us）
10KA
最大放電電流Imax（8/20us）
20KA
最大沖擊電壓UOC
20KV
電壓保護水平Up
1.8KV
漏電流
＜5uA
額定負載電流
≤10A
響應時間Ta
≤25ns
保護等級
IP67
外殼材料
防火阻燃性材料
故障指示
可選
防水功能
具備

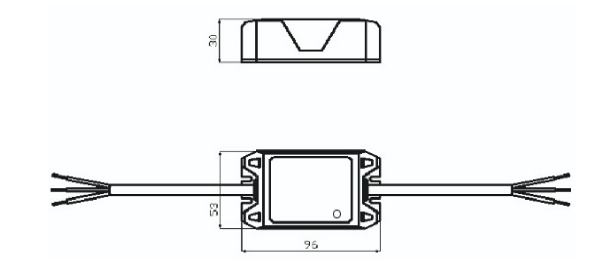

外形尺寸
96*53*30mm
接線方式
串聯
接口形式
引線/端子
是否適用戶外
是
工作溫度范圍Tup
-40℃至+70℃
安裝方法
1）保護器的電壓參數與設備工作參數不符時，可能影響線路的工作，建議選型時確定設備工作電壓。 2）由于保護器為串聯安裝，對于某些功率設備相對較大設備，還應確定其他工作電流。 3）電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
|
