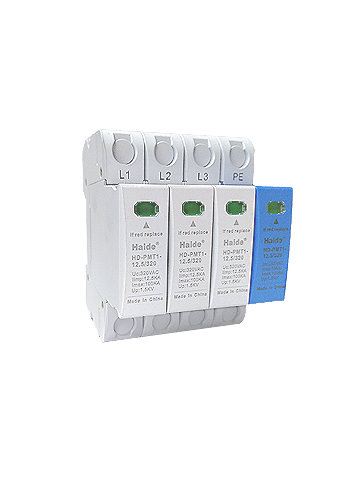

配電電源防雷模塊
性能簡介：
本系列產品主要應用于主配電系統的I級雷電涌保護器。具有雷電承受能力，電壓保護水平低，故障率極低，無漏流，斷續流能力強，無電弧外泄等優點。可以組合成2P、3P、4P結構，是主配電屏、總配電柜、總開關處一級雷電防護的最佳選擇。
技術參數表：
型號
HD-PMT1-12.5/320
依據IEC61643-11，SPD
I/T1
模組數
4P
適用電網類型
TT/TN-S/TN-C-S
標稱電壓Uo (L-N / L-L)
220 Vac / 380 Vac
最大持續工作電壓Uc (L-N/ N-PE )
320 Vac / 255 Vac
沖擊電流Iimp (L-N / N-PE)
12.5KA/15KA
電壓保護水平Up
1.5KV
短路耐受電流
25KA
響應時間
25ns
前置熔斷器
125A gL/gG
漏電流
＜5uA
連接線徑
＞6 mm2
工作溫度
-40℃至+70℃
濕度
95%
海拔高度
2000m
防護等級
IP20
阻燃等級UL94
V0
安裝
卡接于35mm電氣導軌
保護模式
3L/N-PE ，3L-N-PE

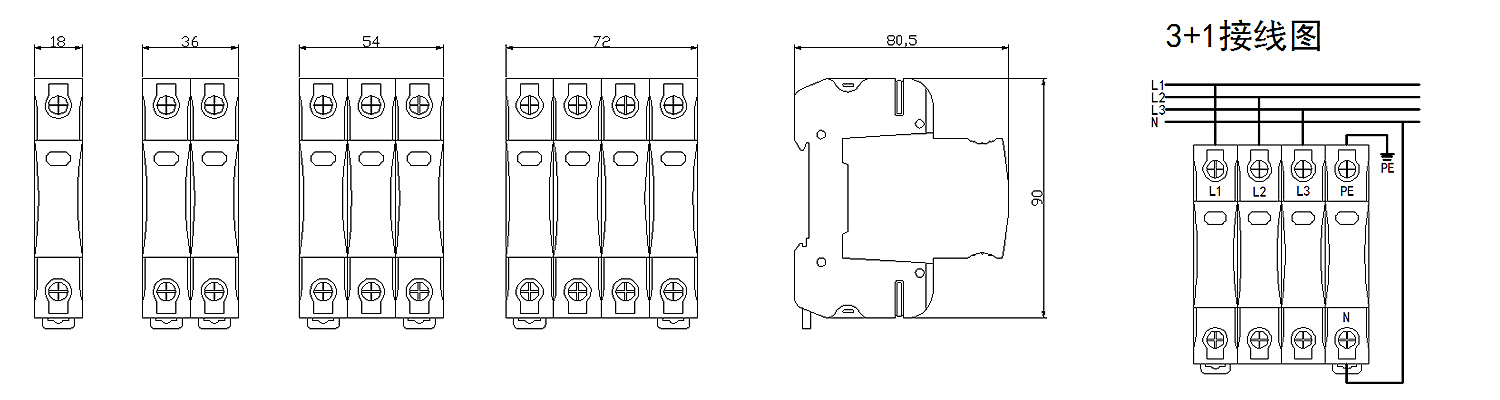

外形尺寸
72*90*80mm
安裝方法：
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
