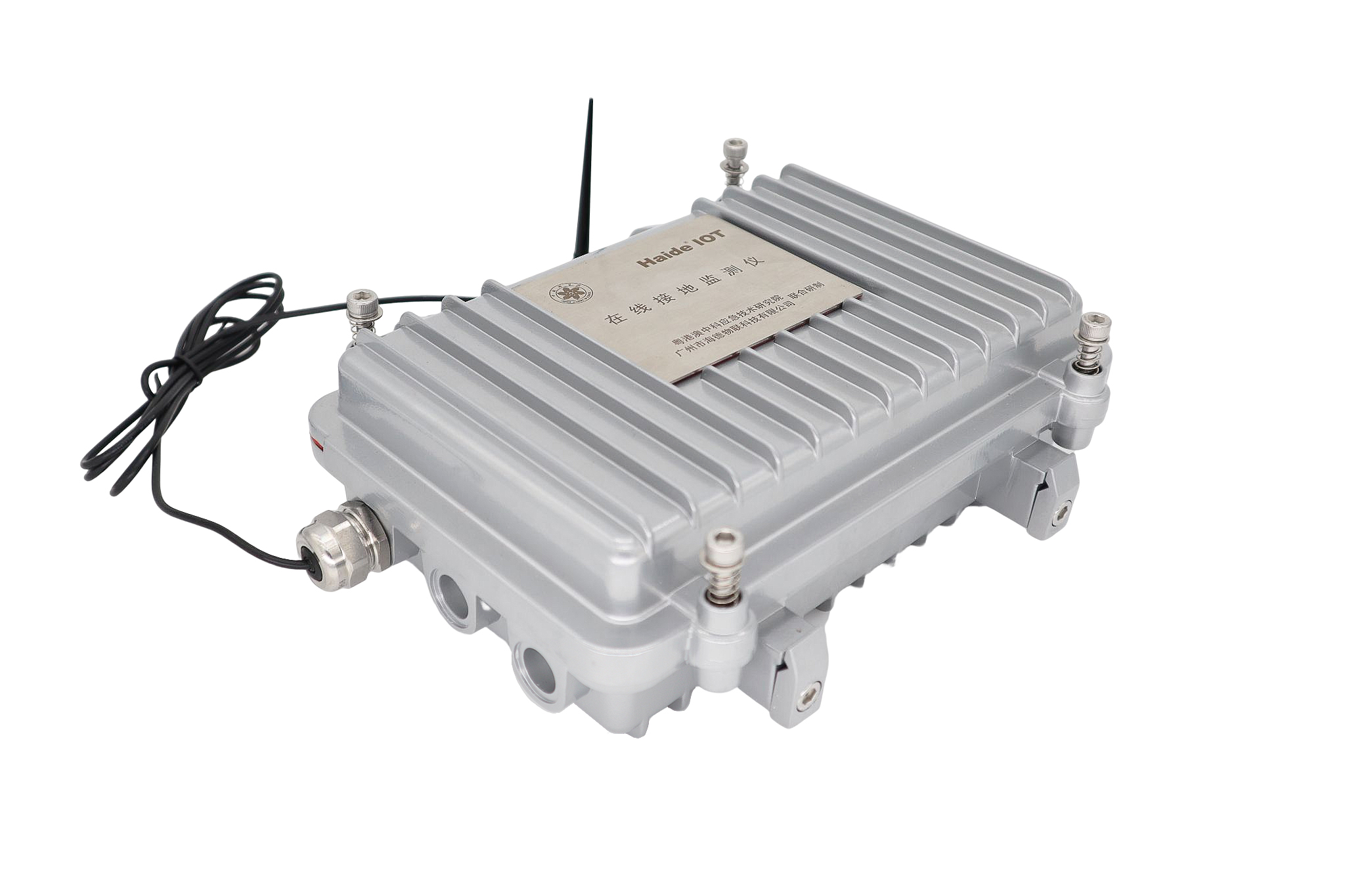

HD-DZJC接觸式在線接地測試儀采用三線法或二線法測試接地電阻，采用平均值整流法測試接地電壓，在線檢測、實時監測。用戶可以選擇 RS232 或 RS485通訊，可確保各種場所接地電阻值實時在線監測的高精度、高穩定性、高可靠性。
測試儀由超大 LCD 顯示，非常直觀；可以通過其按鍵設置報警臨界值，具有聲光報警指示；可確保各鐘場所接地電阻值實時在線監測的高精度、高穩定性、高可靠性。適用于輸電線路桿塔接地，公路設備接地，氣象防雷接地，通訊基站接地，鐵路設施接地，建筑倉庫接地，電氣設備接地等。
|
功 能 |
在線監測接地電阻、接地電壓 |
|
電 源 |
標準：12V±1VDC、400mA Max. 選配：24V±1VDC |
|
測量方式 |
精密三線測量、簡易兩線測量 |
|
測量方法 |
接地電阻：額定電流變極法，測量電流 11mA Max，128Hz； 對地電壓：平均值整流 |
|
數據模式 |
平均值 |
|
LCD 尺寸 |
128mm×75mm；顯示域：124mm×67mm |
|
儀表尺寸 |
高寬厚：190mm×117mm×54mm |
|
測量時間 |
對地電壓：約 2 次/秒；接地電阻：約 30 秒/次 |
|
測量次數 |
10000 次以上 |
|
線路電壓 |
測量對地電壓：AC 600V 以下測量 |
|
儀表接口 |
插拔式接線端子：9 針端子座 |
|
通訊方式 |
RS485(或選配RS232) |
|
換 檔 |
自動換檔 |
|
數據存儲 |
400 組，閃爍顯示“FULL”符號表示存儲已滿 |
|
間隔時間 |
自動監測間隔時間設置范圍：1～999 小時 |
|
功 耗 |
待機: 25mA Max 測量：400mA Max |
|
報警提示 |
聲光報警 |
|
質 量 |
檢測儀：450g |
|
工作溫濕度 |
-10℃～40℃；80%rh 以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh 以下 |
|
過載保護 |
測試接地接地電阻時：E-P、E-C 各端口間 AC 280V/3 秒 |
|
絕緣電阻 |
10MΩ 以上(電路與外殼之間 500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
測量功能 |
量 程 |
精度 |
分辨率 |
|
接地電阻 |
0.01Ω ～20Ω |
±2%rdg±3dgt (輔助接地電阻 100Ω ± 5%，對地電壓＜10V) |
0.01Ω |
|
0.1Ω ～200Ω |
0.1Ω |
||
|
1Ω ～2000Ω |
1Ω |
||
|
接地電壓 |
0～600V AC |
±2%rdg±3dgt |
1V |
（注：23℃±5℃，75%rh 以下）
首先：在被監測接地極 E 的附近同一直線上，每間隔 5～10 米做好輔助接地極 P、C。
其次：按下表對應連接檢測儀、電腦、電源等。檢測儀與輔助地極的連接最好使用電力線扣固定(便于后期維護拆卸)，也可以焊接。
|
E |
被測接地極 |
|
P |
電壓極 |
|
C |
電流極 |
|
T/A |
RS232的T端或RS485的A端 |
|
R/B |
RS232的R端或RS485的B端 |
|
GND |
通訊地 |
|
GND |
電源輸入地 |
|
Vin |
電源輸入正 |
