功能及用途：
1、核心器件采用最新大容量浪涌吸收元件――氧化鋅壓敏電阻，經嚴格老化篩選，確保每一閥片質量穩定。
2、本系列產品功能齊全，具備正常或失效指示功能，并加裝過流過熱脫扣機制，符合電氣安全標準。
3、模塊化封裝，標準導軌卡裝，安裝維護極為方便。可附加聲光報警遙信模塊。
4、可插拔更換模快，維護或測試時無需斷電極為方便。
5、本系列產品具有性能穩定、通流容量大、輸出殘壓低、快速響應時間等特點。
適用防雷區域，100~80KA（8／20μS）一般適用于 LPZ0~1 區，60~40KA 適用于 LPZ1~2 區，40~20KA 適用于 LPZ2~3 區。此為一般性推薦使用，實際方案設計應綜合考慮防雷環境。
技術參數表：
|
型 號 |
HD-D48M40A |
|
標稱工作電壓 Un |
48V |
|
最大持續工作電壓Uc |
60V |
|
標稱放電電流 In（8/20μs） |
20kA |
|
最大放電電流Imax（8/20μs） |
40kA |
|
電壓保護水平Up |
<850V |
|
漏電流 |
<10μA |
|
響應時間 tA |
≤25ns |
|
前置過流保護 |
32A |
|
故障指示 |
具備 |
|
保護等級 |
Ip20 |
|

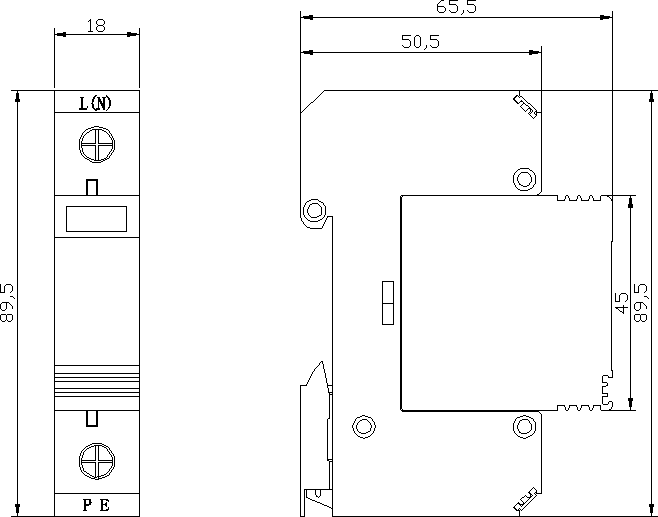

外形尺寸 |
18*90*67mm/36*90*67mm |
|
外殼材料 |
阻燃熱塑性材料 |
|
接線方式 |
并聯 |
|
保護方式 |
1P/2P |

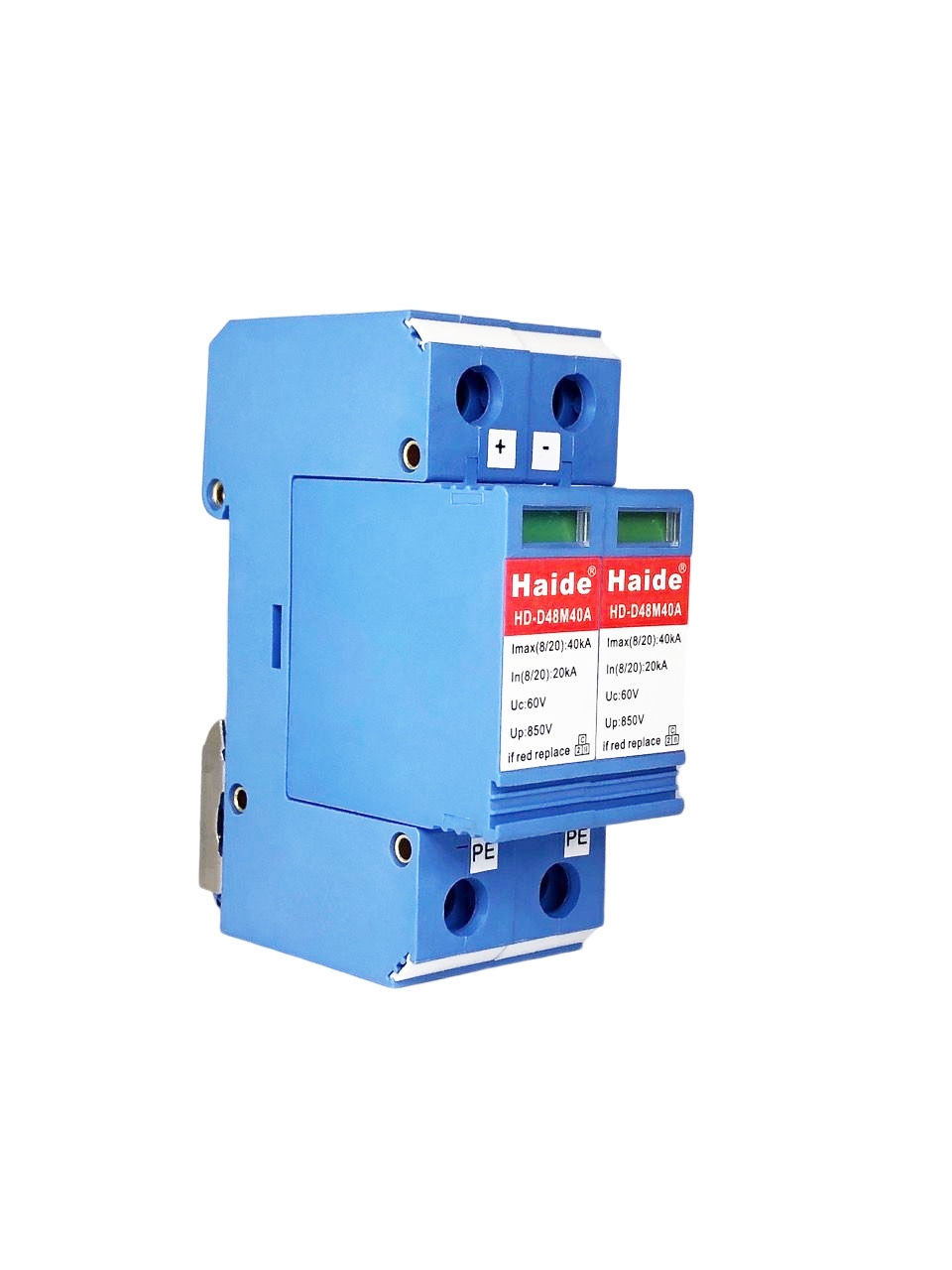

產品外觀及安裝方法
1、避雷器前加裝空氣開關或熔斷器,以保安全和便于維護。
2、遠距離架空進線在進入建筑物時將零線重復接地。

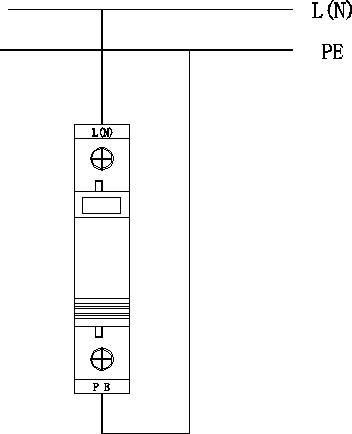

3、電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
4、建議導線規格： 不小于 6 平方,導線要求短、直。
