性能簡介：

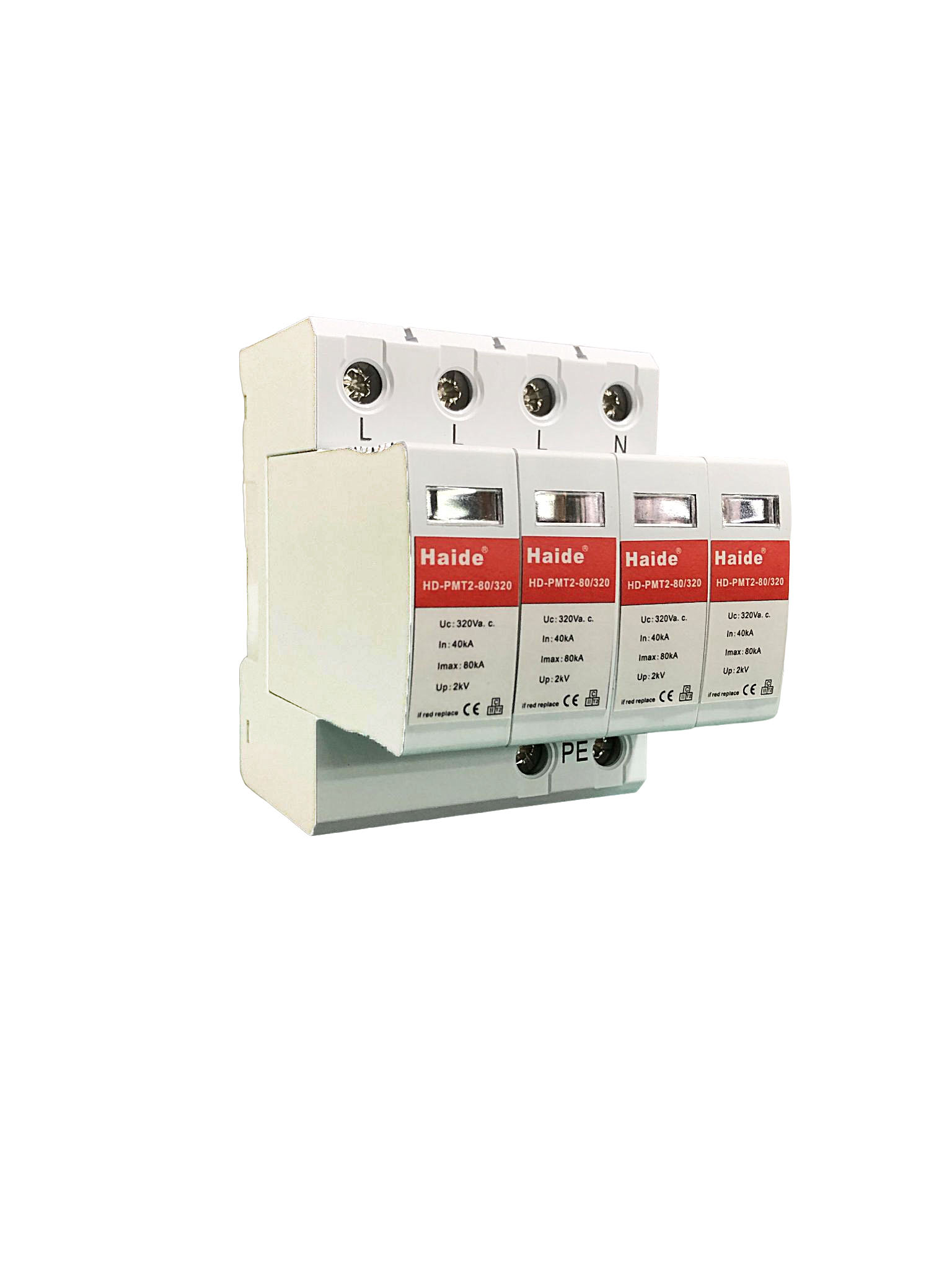

本產品是應用于主配電系統的II級雷電涌保護器。具有雷電承受能力強達80kA（Imax），電壓保護水平低(≤2kV)，漏流少于10uA，斷續流能力強（25KA）等優點。采用一體化底座和可插拔芯片結構，有2P、4P組合，適用于TT/TN電網類型。是分配電柜、次級開關處二級雷電防護的最佳選擇
術參數表：
|
型號 |
HD-PMT2-80/320 |
|
依據IEC61643-11，SPD |
II/T2 |
|
模組數 |
1P/2P/3P/4P |
|
適用電網類型 |
TT/TN-S/TN-C-S TN-C/IT TT/TN-S/TN-C-S |
|
標稱電壓Uo |
220/380V |
|
最大持續工作電壓Uc |
320V |
|
標稱放電電流In |
40kA |
|
最大放電電流Imax |
80kA |
|
電壓保護水平Up |
2.0kV |
|
響應時間 |
25ns |
|
前置過流保護 |
63A |
|
漏電流 |
＜10uA |
|
連接線徑 |
6mm2 |
|
工作溫度 |
-40℃至+70℃ |
|
濕度 |
95% |
|
海拔高度 |
2000m |
|
防護等級 |
IP20 |
|
阻燃等級UL94 |
V0 |
|
安裝 |
卡接于35mm電氣導軌 |
|
故障模式 |
具有 |
|
遙信報告功能 |
具有 |
|
外形尺寸 |
90*72*88mm |
安裝方法：
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
