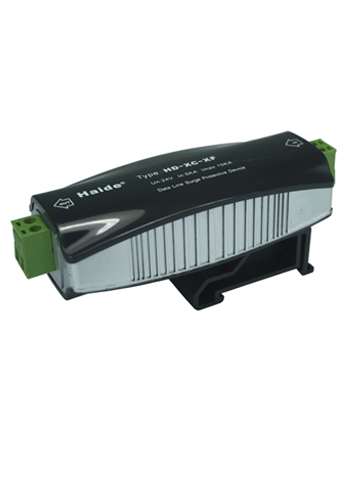

新消防控制線路防雷器
性能簡介：
此產品適用于消防報警線路等的保護，防止因線路感應過電壓對設備的損壞，輸出殘壓低，插入損耗小，雙重過流保護，產品適用RJ11、接線端子等端口的保護，保護線路為單路，35mm標準導軌式安裝。
技術參數表：
|
型 號 |
HD-XC-XF |
||
|
標稱工作電壓Un |
12V |
24V |
|
|
最大持續工作電壓Uc |
15V |
32V |
|
|
標稱放電電流In（8/20us） |
5kA |
||
|
最大放電電流Imax（8/20us） |
10kA |
||
|
額定負載電流IL |
1.5A |
||
|
電壓保護水平Up |
(X-X) |
110V |
150V |
|
(X-G) |
350V |
350V |
|
|
響應時間Ta |
＜0.1ns |
||
|
插入損耗 |
≤0.2dB |
||
|
插入電阻 |
≤1Ω |
||
|
保護線數 |
單路（2 、3） |
||
|
保護等級 |
IP30 |
||
|
接口方式 |
接線端子 |
||
|

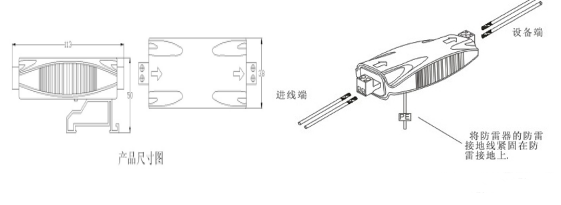

外形尺寸 |
113×50×38mm |
||
|
外殼材料 |
防火阻燃性材料 |
||
安裝說明：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好的電氣連接。
